想要了解赣州【本地】瓦斯继电器校验仪TH-308D多功能电能表现场校验仪的简单介绍产品的魅力？视频为你揭晓答案！
以下是:赣州【本地】瓦斯继电器校验仪TH-308D多功能电能表现场校验仪的简单介绍的图文介绍
赣州瓦斯继电器校验仪安全指南尊敬的用户，感谢您选用我们的产品。为便于仪器能正常使用，请先阅读下列说明：1. 请遵守仪器和说明书上标示各种警告及说明事项；2. 清洁仪器时，请先关闭电源，拔下电源插头；3. 为避免损伤仪器底部，请勿将本产品放置于不平物和表面上；4. 请使用说明书指定的电源为仪器供电；5. 切勿将任何物体插入仪器内。机内有变压器油，避免导致电击、短路或火灾；6. 请在看懂本说明书后才使用仪器；7. 请妥善保存本说明书，以便随时查阅；注意 :发生下列情形时,请关闭电源和拔下电源插头，并与维修人员联系，我们将及时地帮助您解决问题。1.电源线损坏或磨损；2.仪器遭受雨淋（或其它液体）；3.虽按正确方法使用，但仪器仍无法正常工作；4.曾人为进行不正确的调整；5.本产品跌落或损坏；6.本产品性能无法完全发挥效能。7.长期没有使用本产品。首先感谢贵单位垂询、使用本公司出品的产品。能源局发布的电力行业标准《气体继电保护校验仪检验规程》DL/T540—2013，本产品已列入规程中使用。请您在使用本产品之前，仔细阅读本说明书，以便正确地使用及保障安全。2.瓦斯（气体）继电器的动作原理和保护的结构气体保护是变压器内部故障的主要保护元件，对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能灵敏动作。当油浸式变压器的内部发生故障时，由于电弧将使绝缘材料分解并产生大量的气体，其强烈程度随故障的严重程度不同而不同。
赣州瓦斯继电器校验仪技术指标1.工作环境温度：-10℃～＋40℃2.主机工作电压：AC220V 50Hz3.空压机工作电压：AC220V 50Hz4.整机功率：400W5.空压机功率：750 W6.压力检测范围：0～350KPa7.压力显示分辨率：0.1KPa8.精度等级：1.0级9.显示方式：5寸彩色液晶屏带触摸功能10.试验介质：压力释放阀试验介质为空气11.存储容量：可存储多组校验数据12.微机测控箱尺寸：430＊340＊250mm13.微机测控箱重量：15KG14.变压器压力释放阀校验仪（机械部分）：480＊400＊330mm15.变压器压力释放阀校验仪重量（机械部分）：25KG试验准备阶段：1.将和压力释放阀配套的法兰盘安装在压力试罐工作台上，法兰盘上有密封圈，保证法兰盘密封良好，将压力释放阀放在法兰盘上，用配套的螺栓固定，一定要保证密封良好。2.将压力释放阀信号线接至校验仪信号接线柱。五、测试项目1.开启、关闭压力试验，测试过程如下：1.1开启压力：首先查看压力释放阀上铭牌，标称值设置上低于开启压力值，如铭牌上标注开启压力是80KPa,建议标称值设为70KPa,步进值设为0.5KPa，步进值设的比较大，测试速度会快一些，测试精度会差一些。当知道压力释放阀的开启压力值时，设置标称值时可以设置时尽量大一点，步进值尽量小一点。举例：铭牌上标注开启压力是80KPa,标称值设为75KPa,步进值设为0.2KPa，这样测试速度更快，精度更高。设置完成后，点击“压力测试”，测试就可以进行。2测试次数：可以按照设置的次数，多次测试。3.关闭压力：开启压力测试完毕，设备自动转为关闭压力测试，无需人工干预。4密封试验：设置密封试验压力值，密封试验时间，点击“密封试验”。测试时间到，出现密封性能选项，人工选项，“合格”还是“不合格”。
天正华意电气设备有限公司是一家专业从事 赣州灭磁过电压测试装置、的企业。本公司拥有先进的 赣州灭磁过电压测试装置、生产设备；专业的技术人员和严格的质量标准、周到及时的售后团队。公司主要产品： 赣州灭磁过电压测试装置、。公司始终贯彻实施“市场导向、科技领先、以人为本、科学管理、优质服务”的经营管理方针和企业文化理念。我们将真诚、真心为您服务，提供优质的设计、制作、运输、安装、售后一条龙服务。 天正华意电气设备有限公司是您优质的选择，我们愿以优异的产品质量，良好的服务与您共创辉煌的明天。

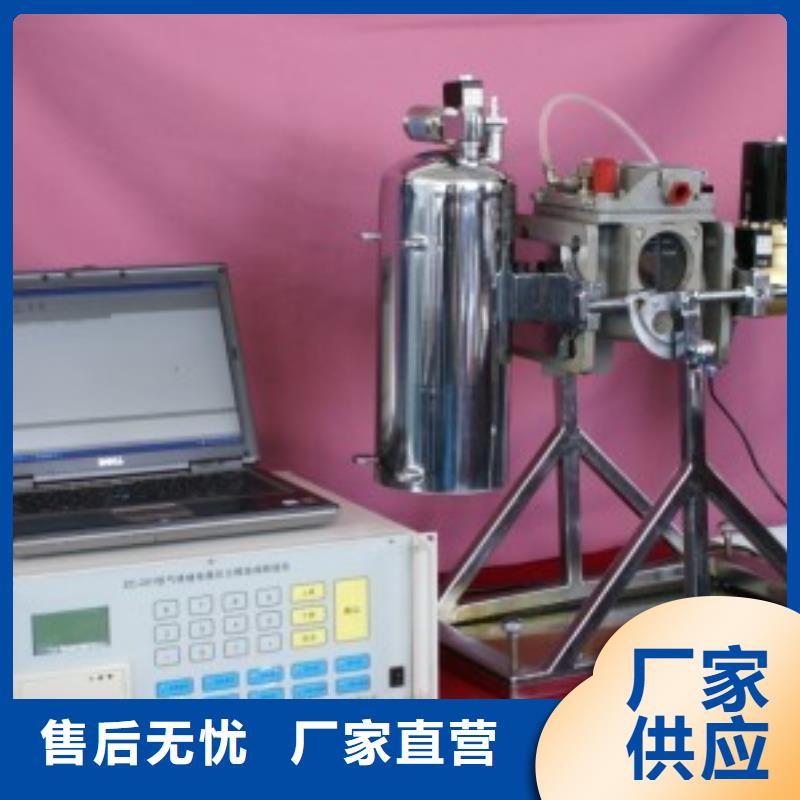

赣州瓦斯继电器校验仪气体继电器检测仪是一种电力变压器用气体继电器流速定值、容积值、密封压力，压力释放阀开启、关闭检测的专用设备。该检测仪采用了先进的微控制技术，通过检测高精度压力传感器，模拟变压器内部故障时，瞬时脉冲压力方法计算出流速定值，以达到检测气体继电器重瓦斯保护动作；采用精密容器结合微压传感器，检测气体继电器内部排除液体体积方法计算出轻瓦斯容积值；通过模拟变压器内部故障时压力释放阀保护动作过程，检测压力释放阀开启性能检测、关闭性能检测。产品特点1.使仪器在确保检测精度前提下，采用了小型化的设计，便于现场检测。2.本检测系统使用先进的微控制技术，使气体继电器和压力释放阀检测系统集成一体化。3.本检测仪同时满足，电网公司物资采购标准中的相关技术要求。使用环境：1.工作环境：＋10 — 40℃；相对湿度＜ 85％；2.电气采用：AC220V±10％，总功率170w；3.控制系统：AC220V，功率50w；4.执行系统：AC220V，功率120w。主要技术参数1.气体继电器检测1）流速检测：0.5~1.6m/s，小显示分辨率0.01m/s，精度1.0级；2）容积检测：0~400ml，小显示分辨率0.1ml，误差≤5％；3）密封检测：0~150KPa；小显示分辨率0.1KPa,精度1.0级；4）试验介质：＃25变压器油；5）执行标准：DL/T540-94【气体继电器检验规程】气体继电器流速、容量、密封检测。
